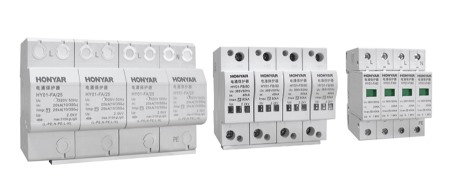

HY系列交流浪涌保護器
HY系列交流浪涌保護器
HY01系列電源電涌保護器（SPD）用于電源系統多級防雷電、防電涌的保護。廣泛應用于通信、金融、電力、交通、計算機網絡、監控系統、建筑、民用住宅等領域。
主要特點
選用優質壓敏電阻器，高可靠質量保證。
模塊可插拔式設計，更換方便，外型美觀（F系列）。
采用溫控斷路技術，避免火災發生（FB、F系列）。
有工作、故障指示（FB、F系列）。
通流容量大，殘壓低，響應時間快。
安裝方便，維護簡單。
工作環境
工作環境-40℃～+80℃，相對濕度≤90%（25℃），海拔高度不超過3000米。

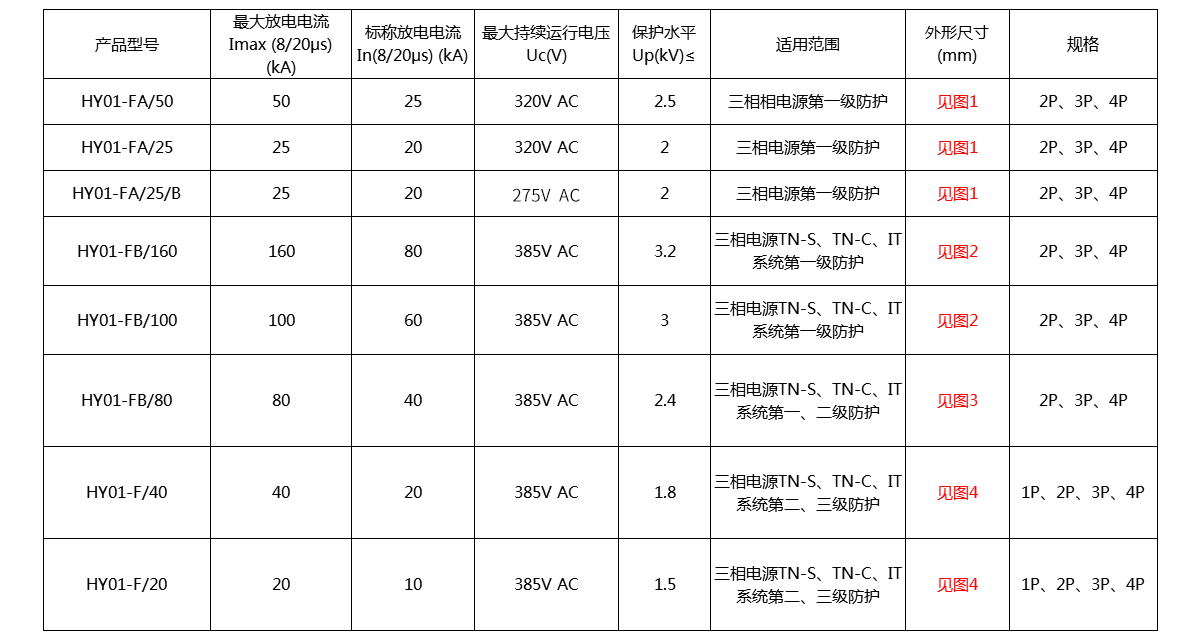

電性能技術參數
產品尺寸圖

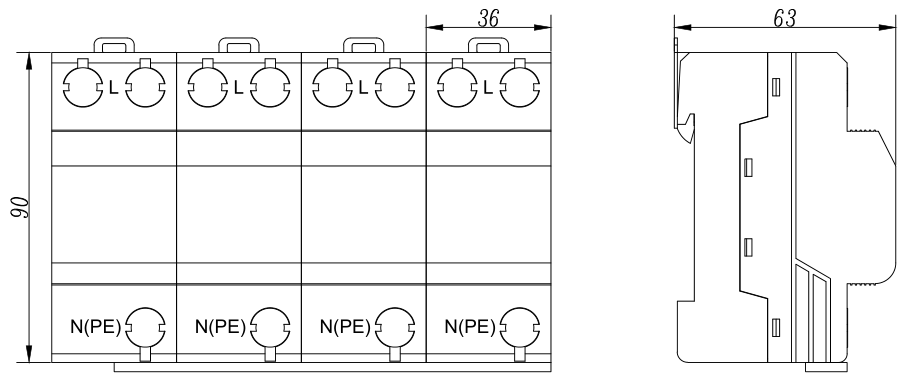

圖1 HY01-FA系列電涌保護模塊外形尺寸

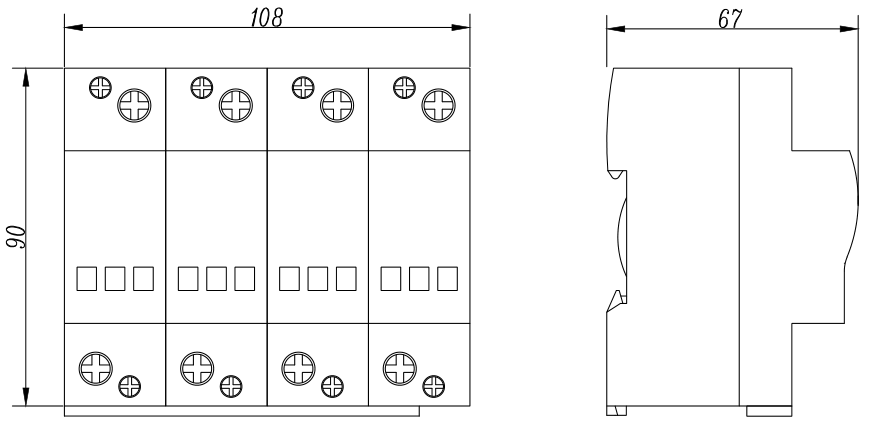

圖2 HY01-FB系列電涌保護模塊外形尺寸

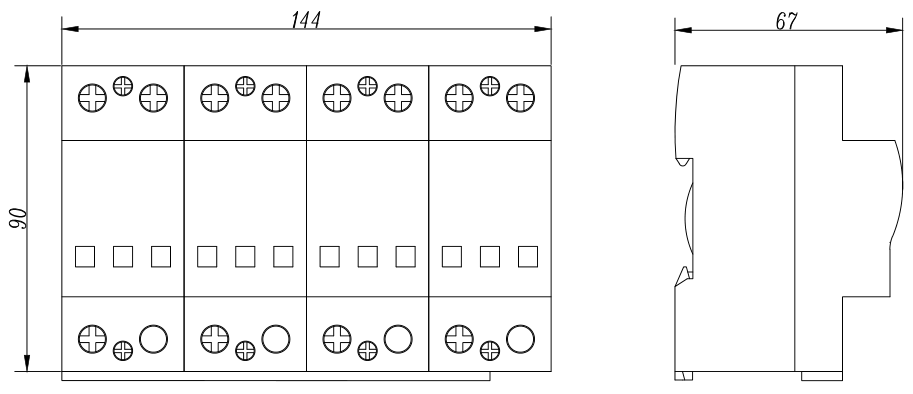

圖3 HY01-FB系列電涌保護模塊外形尺寸
圖4 HY01-F系列電涌保護模塊外形尺寸
常用模式接線圖
|
模塊組合方式 |
適用供電系統接入方式 |
模塊導線連接圖 |
|
4 |
三相TN-S、TN-C-S；RCD之后：TT、IT(有N線) |
圖3 |
|
3 |
三相TN-C、IT(無N線) |
圖4 |
|
2 |
單相TN-S、TN-C-S；RCD之后：TT、IT(有N線) |
圖5 |
